高柔性拖链电缆选型技巧

时间:2019-07-26 00:00:00 | 点击次数: | 分享到:

在设备日常运转中,频繁折弯对电缆造成的机械损伤是不可避免的,电缆的设计与制造在针对拖链弯曲应用时,从结构的设计与材料的选择相比传统电缆都作了大幅的改善与加强,尽可能延长弯曲寿命;但除了电缆本身的质量之外,拖链中电缆、管线的布置方法及可用空间都非常重要,极大的影响了电缆的弯曲寿命,为帮助客户更好的使用拖链电缆,兰普电缆结合累积多年的客户改善案例,为您提供以下经验与建议:

在选择柔性拖链电缆时,避免掉进厂家宣传的误区,认为“软电缆”就是“柔性电缆”,实际上柔性拖链电缆≠软电缆。
柔性:也可解释为挠性,是相对刚性而言的一种物体特性。柔性拖链电缆是指选用特种PVC胶料加高纯度无氧铜组成的电缆,具有良好的回弹性、柔韧性、抗拉伸,耐拖链弯曲性能,主要应用于设备运动领域。
软:跟硬相对,指物体内部的组织疏松,受外力作用后容易改变形状,没有弹性。软电缆是指使用普通高软性PVC胶料与细铜线组成,不具有高韧性、回弹性,抗伸性能差,容易磨损,一般用于设备固定安装电源线。
拖链电链要如何选?必须确认三要素:拖链速度、拖链半径与拖链次数。

1、拖链速度:即拖链每秒钟移动的速度,如1米/秒、2米/秒、5米/秒等。

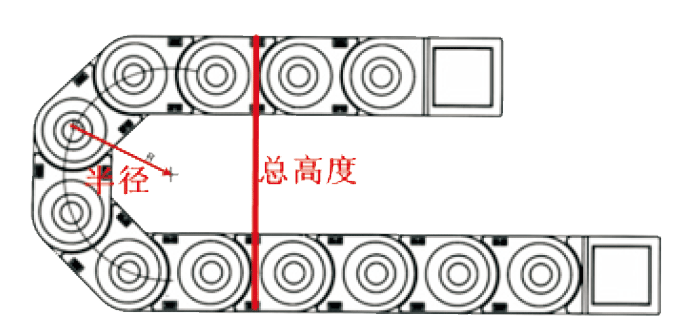

2、拖链弯曲半径即曲率半径,是指电缆在运动时弯曲成曲线,把曲线段用圆弧代替,这个圆的半径就是弯曲半径。

   根据材料的不同,电缆折弯的半径也不同,如PVC护套的拖链电缆弯曲半径大于7.5d,最小6d;PUR护套拖链电缆弯曲半径大于6d,最小4d。


3、拖链次数:成佳的拖链电缆有500万次,1000万次、2000万次、5000万次四款常备库存的,还有1亿次拖链订制的。参考的是德国TUV《2PFG2577机器人电缆》标准。

技巧一:电缆的结构,优先选择单层结构,如果需要使用超过20芯的电缆,建议分成多根电缆。


技巧二:注意电缆的最小允许弯曲半径,拖链尺寸已固定的情况下尽量选择外径小的高品质电缆;拖链未选定的情况下,尽量选择电缆外径7.5倍以上弯曲半径的拖链(部分总线电缆和高频信号传输电缆为14.5倍)。


技巧二:电缆护套材料的选择,除满足化学抗性、环境性能外,尽量选择耐磨、低粘性、抗拉的高强度材料。
